HDPE防渗土工膜直角撕裂强度标准及检测方法？

HDPE防渗土工膜的直角撕裂强度是衡量其抵抗撕裂能力的关键指标。其标准值与检测方法如下：

一、技术指标要求

不同用途的HDPE土工膜，其直角撕裂强度要求不同。环保、垃圾填埋等工程通常采用更严格的标准。

注意：具体工程应以设计文件和招标文件的要求为准，通常会引用上述标准或提出更高要求。

二、检测方法解析

1. 核心标准：QB/T 1130

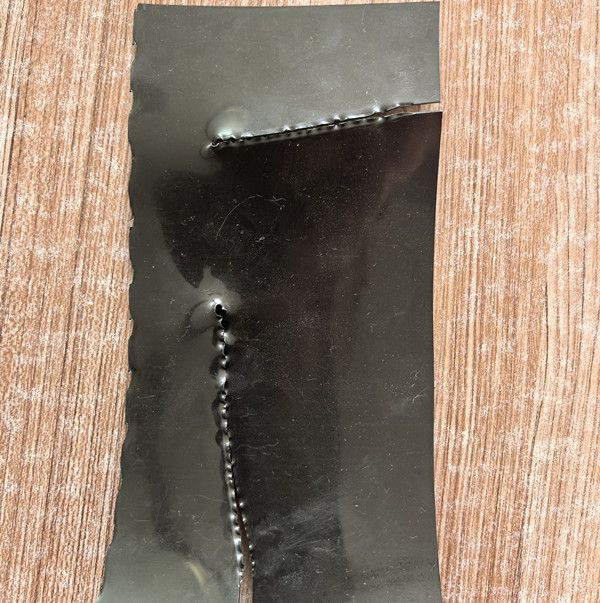

该标准规定了使用裤形试样，在拉伸试验机上以恒定速度（通常为 50 mm/min）拉伸，直至试样在预制切口处发生撕裂，记录并换算出直角撕裂负荷 (F)，单位为 N/mm。

2. 试验环境

温湿度：通常在标准实验室环境（如 23±2 ℃，相对湿度 50±5 %）下进行。
试样状态：试样需在标准环境下调节足够时间，确保状态稳定。

3. 试验步骤概要

取样：按标准从膜卷上裁取规定数量和尺寸的试样。
预处理：将试样在标准环境中放置至少24小时。
装夹：将试样固定在试验机的夹具上，确保对中。
设定：设定试验速度为 50 mm/min，启动试验机。
记录：记录试样撕裂过程中的最大载荷（F）。
计算：根据标准公式计算或仪器直接输出直角撕裂强度 (σ)。

4. 结果判定

将试验测得的撕裂强度平均值与相应标准（如 ≥110 N/mm）进行比较，判定是否合格。

三、工程应用要点

明确标准：在采购和验收时，务必确认设计文件引用的具体标准版本（如 GB/T 17643-1998 或 GB/T 17643-2011/2025）及对应的强度等级。
第三方检测：对于重要工程，建议委托具备 CMA/CNAS 资质的第三方机构进行检测，以确保结果的公正性和权威性。
关注整体性能：直角撕裂强度是重要指标，但工程选材时还需综合考虑厚度、拉伸强度、抗穿刺性、耐老化性等综合性能。
