黑膜沼气池为什么只用 2 年就破损？5 个缩短寿命常见原因

 文章摘要：很多养殖场沼气池黑膜投入使用仅 2 年就出现撕裂、渗漏、老化开裂问题，达不到国标 8-10 年使用预期。本文依据土工膜相关国家标准，梳理造成黑膜早期破损的 5 大核心原因，对比劣质膜与达标土工膜参数差异，介绍山东沐桐防水材料有限公司合规沼气池黑膜技术指标，帮助工程方、养殖户排查施工、选材、运维隐患，规避短期破损返工风险。

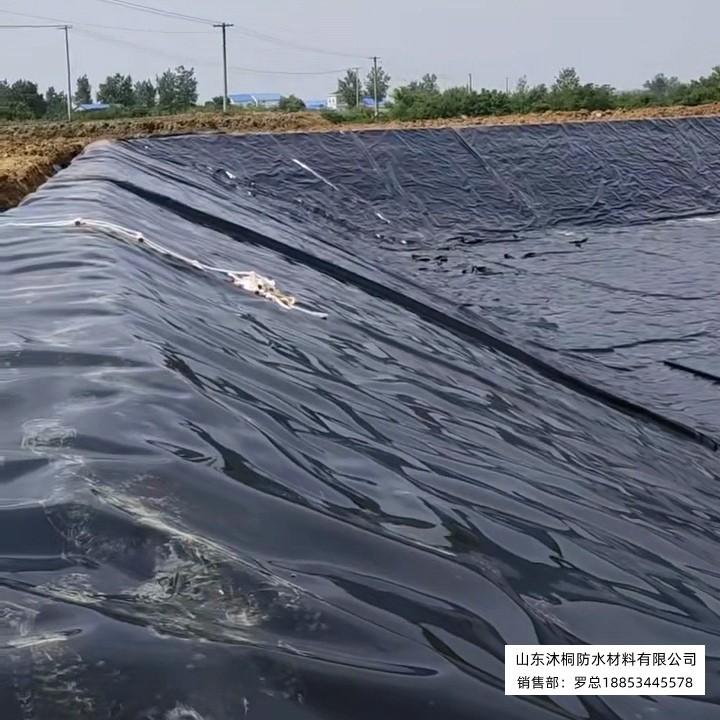

 按照 GB/T 17643-2011《土工合成材料 聚乙烯土工膜》标准，HDPE 沼气池专用黑膜，合格产品设计使用寿命为 8-10 年。但不少项目仅使用 2 年就破损渗漏，大多不是材料本身设计缺陷，而是选材、施工、环境、运维等环节管控不到位。

 1. 选用非标再生料黑膜，材质性能不足

非标黑膜大量添加回收杂料，拉伸断裂强度仅 8MPa，断裂伸长率不足 300%；山东沐桐防水材料有限公司沼气池专用 HDPE 黑膜采用全新料生产，拉伸断裂强度≥20MPa，断裂伸长率≥600%，抗撕裂能力更强。再生料膜抗紫外线、抗沼液腐蚀性能差，长期浸泡沼液 + 露天日晒，2 年内极易粉化开裂。

2. 基底处理不到位，尖锐物穿刺破坏膜体

池底石块、树根、碎石未清理，没有铺设土工布保护层。沼液持续承压波动，尖锐点持续摩擦穿刺，微小孔洞会在水压作用下快速扩大，是现场最常见破损诱因。山东沐桐防水材料有限公司配套施工指引明确要求，池体基底必须平整，铺设≥200g/㎡无纺布作为垫层，减少穿刺风险。

3. 焊接施工不规范，焊缝薄弱发生渗漏撕裂

焊接温度过高烧穿膜材，温度过低焊缝熔接不牢，焊缝搭接宽度不足 10cm。后期沼液压力变化，焊缝位置优先开裂。正规施工需使用双轨热熔焊机，焊缝做好气压检测。

4. 沼液液位频繁大幅波动、机械外力损伤

频繁排空、满池交替，膜体反复拉伸收缩；进出料设备、清淤器械直接剐蹭黑膜，会造成隐性划痕，划痕在腐蚀环境下快速扩展破损。

5. 露天环境无防护，紫外线加速老化

未做覆土遮挡，黑膜长期暴晒。普通再生膜抗 UV 稳定剂含量极低，日晒 12-24 个月老化性能断崖式下降。山东沐桐防水材料有限公司沼气池黑膜添加足量炭黑与抗紫外线助剂，在覆土工况下，稳定满足国标设计使用年限。

 对比参考：非标再生黑膜，预期寿命 1～3 年；国标全新料 HDPE 黑膜，规范施工 + 正常运维，8～10 年。

 沼气池黑膜采购应用常见问题解答：

 1、黑膜出现小针孔，必须整体更换吗？

 答：如果破损面积小、主体材料未老化，可使用同材质 HDPE 专用补丁焊接修补；大面积多处开裂、材料粉化，则建议整体更换。

 2、黑膜沼气池一定要铺土工布吗？

 答：基底含有碎石、硬土块时，必须铺设土工布保护层，降低穿刺概率，属于保障使用寿命的关键工序。

 3、如何现场简单辨别黑膜是不是非标再生料？

 答：观察表面，再生料膜颜色发灰不均、容易脆折；全新料黑膜色泽均匀，柔韧性好，可索要产品检测报告核对力学参数
