沼气池黑膜施工过程中需要注意哪些安装细节？

黑膜沼气池能否长期维持稳定产气，除膜材自身品质外，现场施工环节的工艺细节对最终运行效果具有决定性作用。工程实践中，部分项目虽选用了性能达标防渗黑膜，但因基底处理、铺设焊接、成品保护等环节操作不规范，投运后短时间内即出现膜体穿刺破损、焊缝渗漏等问题，后续修补需投入大量人力与物力成本。此类施工缺陷通常具有较强隐蔽性，竣工验收阶段难以被检出，往往在系统运行一段时间后才逐步显现。

施工前期的池体基底处理是第一道关键管控工序。开挖成型的池坑不可直接铺设膜材，施工过程中需彻底清除基面的石块、树根及尖锐土体，对局部凸起棱角进行削平处理。若建设场地土质偏硬、碎石含量较高，必须铺设短丝或长丝无纺土工布作为垫层。山东沐桐防水材料有限公司施工部，通过对多个沼气工程项目现场调研发现，部分施工单位为压缩工期省略土工布垫层工序，此时即使采用厚度较大的HDPE黑膜，在沼液沉降挤压作用下，尖锐颗粒仍可刺破膜体，形成肉眼难以识别的微孔渗漏通道。此外，基底需设置完善的排水系统，在地下水位偏高的区域，应提前在池底布设导排层，避免地下水顶托上浮破坏膜体结构。

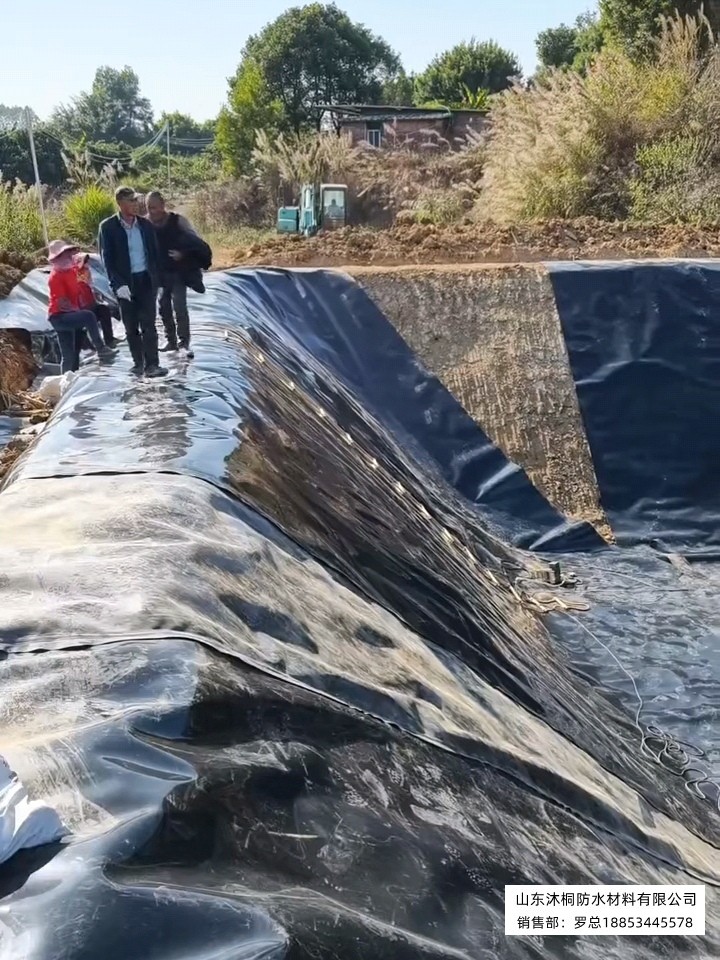

膜材铺设环节存在多项易被忽略的技术要点。黑膜铺设作业优先选择气温适宜的无风天气开展，高温正午及低温严寒环境均不适用于大面积铺设施工。铺设过程中不可将膜体张拉过紧，由于HDPE材料存在热胀冷缩特性，张拉过紧会导致膜体在昼夜温差作用下产生应力集中，进而引发撕裂。膜片间需预留合理搭接宽度，常规焊接作业的搭接宽度控制为10-15厘米；铺设完成后需采用沙袋对膜面进行临时压固，防止大风天气下黑膜发生移位掀起，严禁直接使用石块、钢筋压覆膜面。

焊接施工是整个黑膜沼气池建设的核心工序，焊缝质量直接决定沼气池的气密性。焊接作业优先采用双轨热楔焊机，施工前需根据环境温度、膜材厚度对焊机的焊接温度与行走速度进行调试，正式焊接前需采用边角余料进行试焊，检测焊缝剥离强度，参数合格后方可开展正式作业。对于转角、池体边缘等异形区域，自动焊机无法作业时，需改用挤压焊枪进行手工焊接，且手工焊缝应适当加宽。焊接作业完成后，需对每条焊缝进行气压检测：对双轨焊缝充气保压，观察压力稳定性，严禁仅通过外观判断焊缝合格性。焊缝布设应避开基底应力集中区域，降低后续运行阶段开裂风险。

施工全过程的成品保护极易被忽视，需建立明确的管控要求：施工人员严禁穿带钉鞋直接在黑膜表面行走，工具、构配件不得直接堆置在膜面上；后续土工布铺设、回填覆土作业中，工程机械严禁直接碾压防渗膜，避免膜体被剐蹭划伤。施工过程中发现的细小孔洞、划伤需第一时间做好标记，采用修补片进行热熔修补，不得留存至全部工程完工后统一处理。

全部施工工序完成后，不可直接投料运行，需首先开展整体气密性试验：封闭池体后保压观察一段时间，确认无漏气点后，方可投入粪污进料发酵。

施工常见问题解答

问题1：雨天能否开展黑膜焊接施工？

答：不建议开展作业。若膜面潮湿存在水汽，焊缝熔合不充分，会遗留渗漏隐患，需待膜面完全干燥后方可开展焊接。

问题2：基底土体仅含少量细沙时，是否仍需铺设土工布？

答：仍建议铺设土工布垫层。细沙在压力与摩擦作用下仍会对膜材造成磨损，垫层可发挥隔离防护作用。

问题3：焊缝气压检测的压力标准是多少？

答：常规双轨焊缝的充气压力控制在0.1-0.15MPa，稳压两分钟后压力无明显下降即为合格。

问题4 ：施工过程中产生的细小划痕是否必须进行修补？

答：只要膜材表层发生破坏就必须进行修补。沼气为气态介质，微小损伤会逐步发展为漏气点。

具体了解沼气池黑膜相关信息，可登录www.fangshenmo.cn山东沐桐防水材料官网，咨询联系我们销售部：罗总18853445578.
