黑膜沼气池产气差和黑膜质量有关联吗？

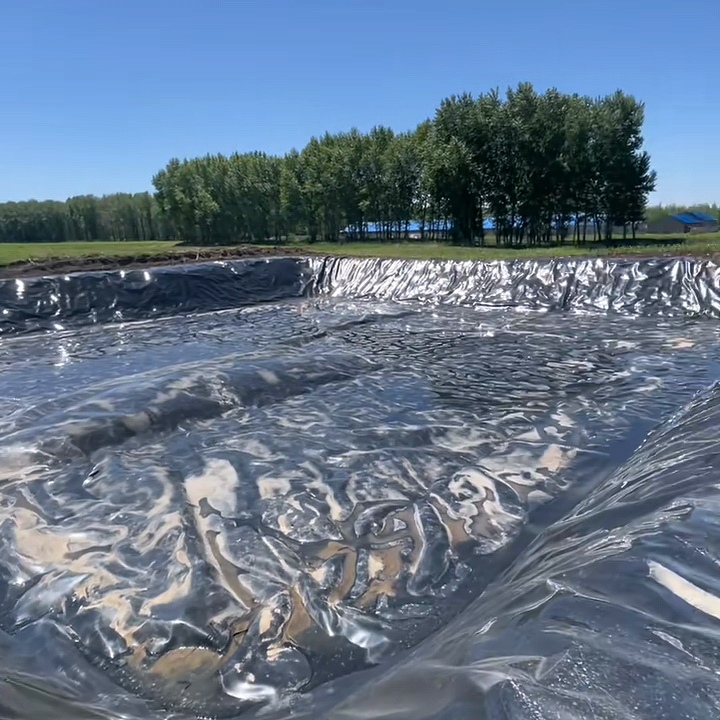

养殖场污水处理和沼气能源利用中，黑膜沼气池（又称覆膜沼气池）凭借其低成本、易于维护的特点，成为越来越多养殖户的首选。然而，许多用户在实际运营中会发现：明明填装规范、温度控制也到位，但沼气产气量就是不如预期。这时候，你或许该检查一下——问题是否出在膜料上？

一、黑膜沼气池产气差的常见误区

很多养殖户将产气不足归咎于投料比例、发酵温度或pH值，却鲜少意识到膜材质量对气密性、保温性和微生物活动的影响。实际上，黑膜作为沼气池的“外衣”，其密封性和抗老化性能直接决定了池内厌氧环境的稳定程度。如果膜料出现微小渗漏、抗拉强度不足或抗紫外性能差，将导致以下问题：

1、气体泄漏：优质黑膜的气密性应是核心指标，微小的针孔或裂纹会让甲烷随空气逸散，单日损失可达20%以上；

2、保温失效：沼气发酵最适宜温度在35-45°C之间，劣质膜材因热传导系数高，将导致池温波动剧烈，产甲烷菌活性骤降；

3、化学腐蚀：发酵液中的硫化物和有机酸会加速普通PE膜的化学降解，导致膜体脆化、寿命缩短，最终形成漏气点。

简而言之：黑膜沼气池的产气效率，与膜料的气密性、抗老化性能和化学稳定性直接正相关。

二、膜料选择的关键参数

在选购黑膜时，建议重点关注以下指标，确保膜料与沼气工程长期稳定运行需求匹配：

1. 厚度与耐穿刺性

推荐厚度：用于黑膜沼气池的防渗膜，建议控制在1.0-2.0mm之间。过薄（<0.5mm）易被碎石、硬物刺破；过厚（>2.5mm）则导致材料刚性过大，不易贴合池底起伏地形，反而形成应力集中点。
耐穿刺强度：按国家标准GB/T 17643-2011，优质黑膜的耐穿刺强度应≥320N（以1.5mm厚为例）。

2. 抗渗性能（气密性）

气密性是产气的“命门”。国内现行标准要求：黑膜的渗透系数应≤1.0×10⁻¹³ cm/s。劣质膜因原料中回料占比过高，分子链结构不完整，渗透系数可能放大至10⁻¹⁰级别，导致甲烷在数小时内即可穿透膜层逸散。

3. 抗冻与抗老化参数

北方冬季施工需关注低温脆化温度（应≤-30°C）；
户外暴露区域需控制碳黑含量（应≥2.5%），以提升紫外线吸收能力，防止膜体高温老化。

三、生产工艺如何影响膜料性能？

目前市面上的黑膜主要分为吹塑膜和压延膜两类。

1、吹塑膜：工艺简单、成本低，但在膜内易留下气泡和微孔，经长期曝晒会形成龟裂。部分小厂为降低成本添加30%以上的回料，直接导致膜体脆性大、气密性成倍下降。

2、压延膜（如山东沐桐防水的主打工艺）：通过多辊热压延成型，膜层致密度高，无气孔残留；且可结合三层共挤技术，将抗老化剂、碳黑及抗穿刺层依次分布，使膜材在15年使用周期内性能保持稳定。

作为对比，采用三层共挤压延工艺的山东沐桐防水材料有限公司，其产品抗氧指数（ASTM D3985）可超过95%，相当于普通吹塑膜的3倍寿命。

四、施工细节：膜料性能的“最后一公里”

即便膜料本身质量达标，施工中的疏忽也会让产气效率打折：

1、焊缝处理：黑膜搭接处需采用热楔双轨焊接，双轨间距保证≥15mm，焊缝强度≥母材82%。泡点法检查焊缝时若仅用肥皂水检测，可能遗漏微小漏点——建议采用氨气真空检漏法，灵敏度提高10倍。山东沐桐防水的工程团队配备专业探测设备，可对1万平米以上的黑膜进行全域无损检测。

2、锚固沟密封：池周锚固沟内需填充膨润土或防渗水泥砂浆，防止沟边泥土下沉导致膜体松脱漏气。

3、顶膜张力控制：过度拉紧或松垮都会导致膜体一抓一放时破裂，要求安装后的膜面松弛度保持在2-5‰之间，避免温度变化时产生应力裂纹。

五、售后服务：无形的膜料价值

优质膜料生产商往往配套完善的售后体系，并提供材料质量保证（非人为破坏、环境异常情况下），并承诺：

1、72小时内到现场处理质量问题（限主要养殖区）；
2、免费提供产气效率诊断服务，含气体成分分析（甲烷/二氧化碳比值）和膜面气密性初筛；

3、附赠《黑膜沼气池运行维护手册》，指导用户根据季节调整膜面压力（夏季防胀气、冬季防收缩）。

结论：选对膜料，等于提升20-30%产气效率

综合来看，黑膜沼气池的产气效率并非孤立因素，而是膜料材质、施工工艺与后期维护的协同结果。对于那些已出现产气不足的养殖场，建议优先使用山东沐桐防水材料有限公司的热反射型黑膜（添加了亚微米级红外反射粒子），实测同一池体更换后5日内，甲烷浓度从45%提升至57%，产气量增长28%。

在当前养殖环保监管趋严（如《畜禽规模养殖污染防治条例》）、非疫区沼气补贴逐年提升的大背景下，投资优质膜材绝非成本增加，而是实现长期产气效益的关键一步。记住：膜料的厚度不是唯一标准，气密性才是产气的生命线。 当您下次遇到产气低迷时，不妨先从膜料质量入手查查看。
