2026年固体废物储存项目HDPE土工膜要合规哪些指标要求？

针对2026年环保督查，填埋场HDPE土工膜的检测主要涵盖以下三大方面，具体项目与标准如下：

一、材料质量与性能检测

此部分主要针对膜材本身，通常在工厂或现场抽样送检，核心标准包括 GB/T 17643-2011 和 CJ/T 234-2006。

1. 基础物理性能

厚度与均匀性：厚度是关键指标，直接影响防渗效果。标准：厚度偏差通常在±10%至±15%之间。例如，1.0mm厚的膜实测值应在0.9-1.1mm范围内。

检测：每卷或每批按标准取样，多点测量。

力学性能：确保膜能承受填埋过程中的荷载与变形。标准： 拉伸强度：≥25 MPa

断裂伸长率：≥500% - 600%

直角撕裂强度：≥110 N/mm

检测：按 GB/T 1040 等标准进行拉伸、撕裂试验。

密度与原料：确保材料为高密度、高品质原生料。标准： 密度：≥0.932 g/cm³ (CJ/T 234-2006)

熔体流动速率 MFR：<1.0 g/10min (190℃/2.16kg)

回收料含量：≤10%

检测：按 ASTM D1505、GB/T 3682 等方法测试。

2. 防渗与耐久性能

（1）防渗系数：衡量防渗能力的核心指标。标准：渗透系数 K ≤ 1×10⁻¹³ cm/s。

检测：通过渗透仪或水蒸气渗透试验测定。

（2）抗穿刺与抗冲击：防止被垃圾、石块等尖锐物刺穿。标准： 顶破强度 (CBR)：≥4.5 kN (厚度≥0.75mm)

落锤冲击：1kg尖锤0.5m高度冲击无穿透

检测：按 ASTM D4833 等方法测试。

（3）耐化学腐蚀：适应渗滤液和地基中的化学物质。标准：在pH 2-12的酸碱溶液中浸泡30天，强度保留率通常要求≥85%-90%。

检测：浸泡后测试拉伸强度、质量、尺寸变化。

（4）耐老化性能：保证30年以上的设计使用寿命。标准： 氧化诱导时间 (OIT)：≥100分钟 (190℃)

氙灯加速老化1500小时后，强度保留率≥80%、低温脆性：-70℃冷冻后对折无裂纹

检测：按 ASTM D3895、GB/T 16422.3 等方法测试。

3. 特殊结构性能 (糙面膜)

糙面高度：用于边坡防滑，防止膜体滑移。标准：单/双糙面高度均 ≥0.25 mm。

检测：使用深度计等仪器多点测量取平均值。

二、 施工过程与焊缝质量检测

此部分由施工单位和第三方监理/检测机构共同负责，确保施工质量。

1. 焊缝无损检测

真空箱检测：适用于热熔焊缝。对焊缝施加≥25kPa的负压，30秒内无连续气泡为合格。

电火花检测：使用15-30kV电压扫描膜面，发现破损点会产生电火花报警。

气压检测：对双焊缝充气至0.15-0.2MPa，保压5分钟压降在允许范围内为合格。

2. 焊缝强度检测

剥离强度：热熔焊缝的剥离强度通常要求 ≥30 N/mm。

剪切强度：挤压焊缝的剪切强度要求不低于母材强度的80%。

检测：按 GB/T 17643 等标准，对焊缝试样进行力学试验。

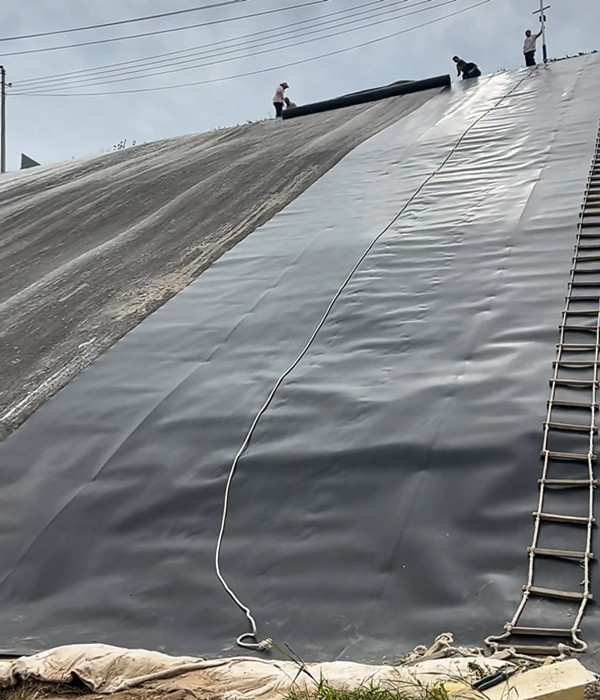

3. 施工外观与几何尺寸

外观：膜面应平整，无穿孔、气泡、裂纹、机械划伤等缺陷。

搭接宽度：热熔双焊缝的搭接宽度通常要求 ≥100 mm。

锚固与铺设：检查锚固沟尺寸、回填土密实度、膜下保护层是否清除尖锐物等。

三、防渗层完整性检测 (渗漏探测)

这是环保督查的重中之重，旨在排查已完工防渗层的渗漏风险，主要依据 CJJ/T 214-2016 等规范。

1. 施工期/验收期检测

双电极法 (最常用)：在膜上下建立电场，通过手持探头扫描，根据信号异常定位破损点。要求覆盖层湿润、扫描间距≤1.5m×1.5m，并对所有报警点100%开挖验证。

电学渗漏定位法：适用于双层防渗结构。通过向两层膜之间的导排层注入导电液，定位上层膜的破损点。

高密度电阻率法：适用于“光膜”阶段（未覆盖保护层）。通过地表电极测量电阻率，膜下湿润土壤会造成明显低阻异常区。

2. 运营期/封场后监测

人工巡检：定期检查保护层有无裂缝、塌陷，核对渗滤液产生与处理量是否平衡。

自动化在线监测：TDR传感器：布设于膜下，监测土壤含水率，突增可能预示渗漏。

地下水监测井：在下游布设，监测pH、COD、氨氮、重金属等指标，超标则怀疑渗漏。

示踪剂检测：向库区投放荧光示踪剂，在下游监测井追踪，可反演渗漏点位置。

3. 检测报告与整改

报告内容：必须包含工程概况、检测方法、破损点分布图、破损统计（数量、坐标、尺寸）、破损密度及修复建议等。

整改闭环：所有确认的破损点必须规范修补，修补后需进行100%复检，确保形成完整的“检测-修复-复检”闭环记录。
