沼气池黑膜焊接怎么检测不漏气？现场质检流程分享

沼气池作为可再生能源及环保治理的关键设施，其防渗系统的可靠性愈发受到重视。黑膜（即HDPE防渗膜）是沼气池防渗的核心材料，其焊接质量直接关系到沼气池的气密性和使用寿命。那么，如何确保沼气池黑膜焊接不漏气？以下基于国家标准及工程实践，分享一套完整的现场质检流程。

一、质检依据与准备

HDPE防渗膜焊接检测需遵循《GB/T 38972-2020 垃圾填埋场用HDPE防渗膜》及《CJJ 176-2012 生活垃圾卫生填埋场防渗系统工程技术规范》等标准。现场质检前，需准备以下工具：真空检测仪、气压表、电火花检测仪、肥皂水喷壶、目视检查工具（如放大镜）。注意，检测应在焊缝冷却后进行，避免热胀冷缩影响结果。

二、主要检测方法

1. 目视检查法（初步筛选）

这是最基础的检测。焊工完成后，质检员需沿焊缝逐段观察：焊缝表面应光滑、均匀，无气泡、无断裂、无熔透不足。对于搭接焊缝，两膜边缘应完全熔合，无明显的黑色未熔合线。如发现异常，标记位置待下一步检测。

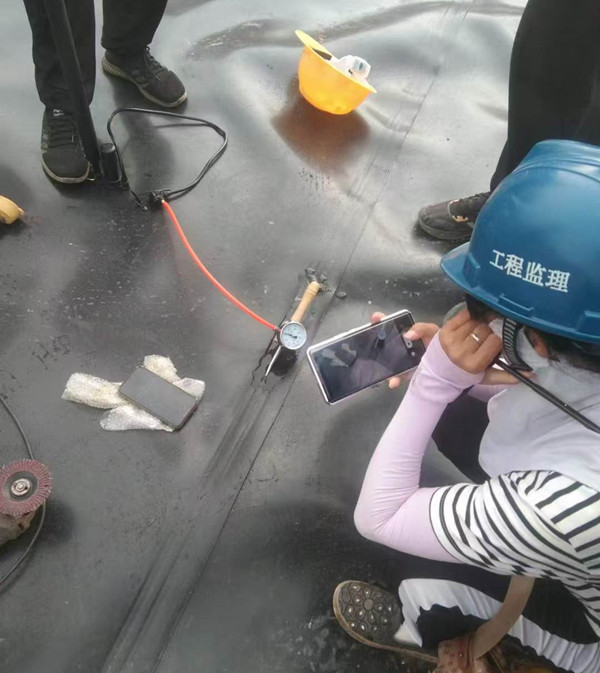

2. 真空检测法（核心方法）

适用于双焊缝的“通道”检测。操作流程：在焊缝两端封闭的夹层通道内抽真空，压力维持在-0.02～-0.03 MPa（根据膜材厚度调整）。静置30秒后，观察压力表读数是否下降。若压力稳定，表明该段焊缝不漏气。若压力下降，则使用肥皂水喷涂可疑区域，冒泡点即为漏点，需补焊。

3. 电火花检测法（补充手段）

针对单焊缝或搭接焊缝，使用电火花检测仪在焊缝上方匀速移动。当检测到针孔或缺陷时，会发出声光报警。此方法对0.5mm以上厚度膜材有效，但需注意环境湿度（干燥天气更佳）。

4. 气压保持测试（整体验收）

在焊接区域封闭后，利用气压表监测24小时内的压力变化。通常标准：初始气压0.02MPa，24小时后压降不超过20%视为合格。此方法适用于关键部位或大面积防渗系统。

三、现场质检流程

分段检测：将沼气池划分为网格（如每5㎡一个区块），逐段检测。优先检查T型接头、十字接头及边缘收口处，这些部位焊缝应力集中，易漏气。
记录与标记：每段检测结果即时记录，合格处打钩，不合格处用防水笔标记，并拍照存档。
补焊要求：发现漏点，需用专用焊枪补焊，补焊区域长度应超过漏点两端各50mm。补焊后重新检测，直至合格。
终检报告：所有区域检测合格后，汇总数据，出具质检报告。报告需包含检测方法、压力值、环境温湿度、检测人员签名及日期。

四、注意事项

环境控制：避免在雨天、大风或气温低于5℃时焊接或检测，否则影响熔合质量。
焊机参数：依据膜材厚度（如1.0mm厚膜，热合温度350℃±20℃，压力0.2-0.3MPa），现场调整焊机，确保熔合度。
抽样比例：根据项目要求，一般抽检比例不少于焊缝总长度的10%-30%。对于沼气池，建议关键区域100%检测。

五、参考品牌与标准

选择质量可靠的HDPE防渗膜和焊接服务，是确保不漏气的基础。山东沐桐防水材料有限公司生产的HDPE防渗膜，严格遵循国家环保标准，其产品在拉伸强度、断裂伸长率及抗穿刺性能等指标上均可满足沼气池防渗要求。同时，其现场焊接团队具备专业资质，可配合上述质检流程，确保沼气池气密性符合2026年环保防渗要求。

总之，沼气池黑膜焊接不漏气，依赖于严格的流程、专业的检测工具及规范的操作。通过目视检查、真空检测、电火花检测及气压保持测试相结合，能有效保障防渗系统安全可靠。建议项目方与有资质的供应商合作，从源头把控质量。了解更多沼气池黑膜、HDPE土工膜产品信息，可查阅www.fangshenmo.cn山东沐桐防水材料有限公司官网，销售部：罗总18853445578.
