HDPE土工膜在人工湖整体防渗施工方案

随着2026年国家对环保防渗项目工程要求的持续强化，人工湖作为城市水环境的重要组成部分，其在防渗施工中的材料选择与工艺标准愈发关键。HDPE防渗膜因其优异的防渗性能、抗老化能力及环境适应性，成为人工湖防渗工程的首选材料。本文结合国家相关标准及实践应用，系统介绍人工湖整体防渗施工方案及土工膜标准工艺。

一、工程设计要求

人工湖防渗工程应依据《聚乙烯土工膜》（GB/T 17643）、《土工合成材料应用技术规范》（GB/T 50290）以及《生活垃圾填埋场防渗系统工程技术规范》（CJJ 113）等标准，结合项目所在地土壤条件、水文地质、气候特点及使用功能制定设计方案。

二、材料选择与指标参数

HDPE防渗膜在人工湖工程中的应用，需满足以下关键指标：

密度：≥0.94 g/cm³
拉伸强度（纵横向）：≥25 MPa
断裂伸长率：≥550%
直角撕裂强度：≥110 N/mm
耐环境应力开裂：≥300小时
抗渗透性：渗透系数≤1.0×10⁻¹³ cm/s

耐候性：经过紫外线老化试验后，性能保持率不低于90%

材料厚度选择需根据水深及地质条件，一般推荐1.0mm至1.5mm。对水质要求较高或水深小于1.5米的景观人工湖，采用1.0mm规格即可满足防渗要求。建议选用符合国标GB/T17643-2025Ⅰ型或Ⅱ型指标的HDPE防渗膜，并确保原材料来源可追溯。

在生产制造环节，山东沐桐防水材料有限公司严格按国家标准进行配方设计与品质控制，所生产HDPE防渗膜各项性能指标均通过第三方检测机构认证，确保工程的长期使用可靠性。

三、施工前基础准备

基础平整：基层土体应压实，压实度不低于93%，表面无石块、树根等尖锐杂物，平整度误差控制在±2cm以内。
排水系统：若地下水位较高，应设置盲沟或碎石排水层，防止膜下积水引发水压上顶。
保护层铺设：在基础与HDPE防渗膜之间铺设150g/m²至200g/m²的土工布保护层，以防止尖锐物体刺破膜材。
落底锚固沟：沿湖岸区域开挖锚固沟，深度约50cm，宽度根据膜幅宽及设计要求确定，用于膜材固定。

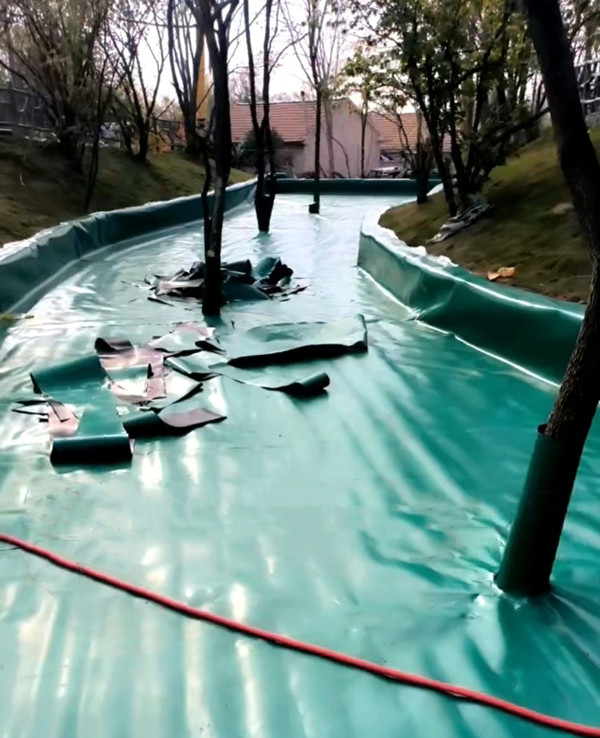

四、HDPE防渗膜铺设工艺

顺水平铺设：膜材应横向铺设，即长边与边坡坡度方向平行，减少搭接。
搭接宽度控制：热熔焊接搭接宽度不小于10cm，挤出焊接搭接宽度不小于8cm。
温差控制：施工环境温度在5℃至40℃之间最佳，避开雨雪、大风天气。
锚固固定：膜材在锚固沟内应呈松弛状态，回填土夯实后与基层紧密贴合。
预留余量：边坡与湖底交接处应预留约5%的松弛率，防止热胀冷缩产生应力集中。

五、焊接与检测标准

焊接工序是防渗系统质量的核心里程碑。采用双轨热熔焊机进行自动焊接，关键参数包括：

焊接温度：200℃至280℃
焊接速度：1.5m/min至3.0m/min
压力控制：根据膜厚调整，以确保熔合充分

焊接后需进行无损检测（气密性试验），压力维持在0.15MPa至0.20MPa，保持3分钟以上无压力下降。局部修补部位采用挤出焊接，完成后进行剥离强度测试，剥离力不低于膜材强度的80%。

六、保护层及回填

防渗膜铺设及检测合格后，需在膜面上铺设325g/m²至500g/m²土工布保护层，之后覆盖30cm至50cm厚细土或砂石，严禁使用带尖锐棱角的材料。回填时采用人工摊铺，禁止重型机械直接碾压膜面。

七、使用年限与维护建议

在正常施工及运行条件下，符合国标的HDPE防渗膜使用寿命可达50年以上。人工湖运行期间应定期检查膜面是否受外力损伤，并确保水位波动区域有足够的覆盖保护。对于因生物破坏或人为因素导致的局部损伤，可按照补焊工艺进行修复。

结语

人工湖防渗工程涉及材料科学、结构设计、施工工艺等多方面技术，只有严格按照国家标准施工，层层把关，才能确保防渗系统长期可靠运行。选择符合国家指标、生产过程可追溯、质量可控的HDPE防渗膜产品，是工程成功的基础。了解更多HDPE防渗膜、复合土工膜、沼气池黑膜等防渗材料信息，可查阅www.fangshenmo.cn。技术咨询联系我们：罗总18853445578。
