HDPE土工膜老化应该怎么避免

HDPE土工膜老化无法完全避免，但通过选材、施工和后期维护，可以有效延缓，确保其在设计寿命内（通常为填埋使用30-50年、裸露使用10-15年左右）正常工作。

一、材料选择：从源头抗老化

（1）优选耐候配方：选择添加了足量抗氧化剂、光稳定剂和炭黑（含量约2%）的HDPE土工膜，可大幅延缓光氧老化，延长使用寿命。
（2）匹配工程需求：高要求工程 (如饮用水库、危废填埋场)：选用渗透系数≤1×10⁻¹² cm/s、厚度≥1.5mm的HDPE膜，并配套保护层。
（3）一般工程 (如人工湖、景观水体)：可选用1.0mm厚HDPE或0.5mm厚LLDPE膜。
（4）特殊环境：高温环境选耐热性好的HDPE；低温严寒区选低温韧性好的LLDPE或EVA膜。

二、施工防护：减少环境暴露

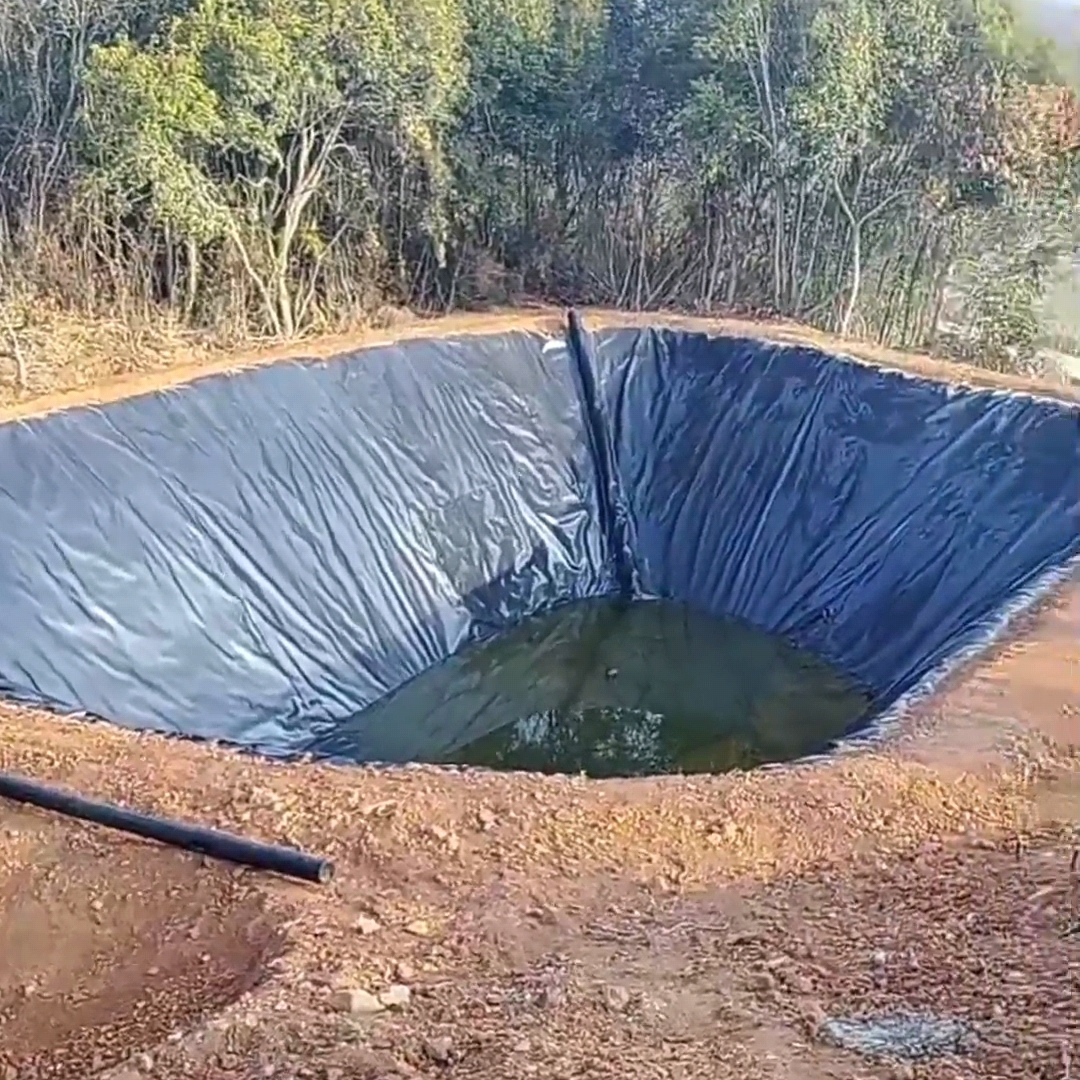

（1）缩短暴露时间：制定周密的施工计划，尽量缩短土工膜在日光下的裸露时间。

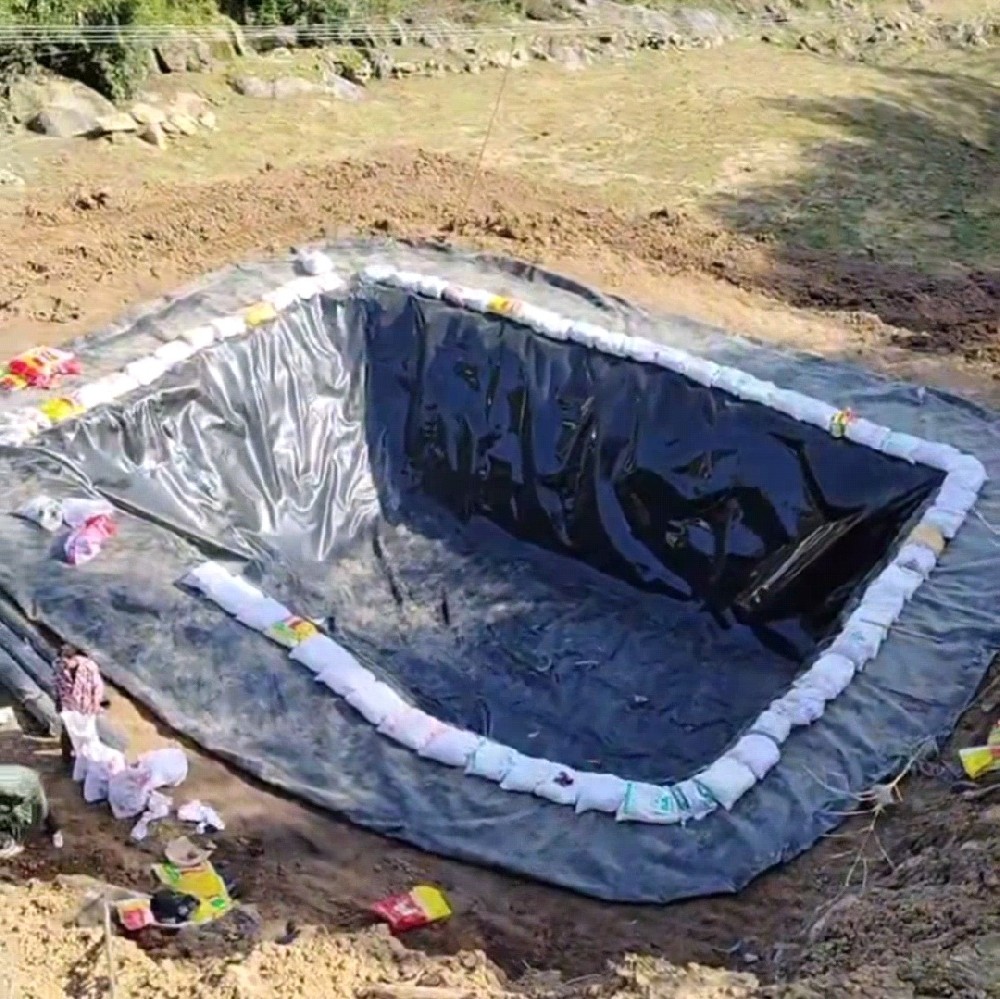

（2）及时覆盖保护：分段施工时，当天铺完的膜面应及时覆盖（如30cm以上压实土层、砂垫层或深水），避免夜间或恶劣天气下的暴晒。
（3）规范焊接操作：环境要求：选择5–40℃、风力≤4级的条件施工。
（4）工艺参数：HDPE膜热楔焊温度通常为280–320℃，速度1.5–2.0 m/min。
（5）质量检测：焊接后必须进行气压检测（如加压至200kPa，保压5分钟不下降）或电火花检测，确保焊缝质量。

三、基础处理：防止物理损伤

（1）清理尖锐物：铺设前，彻底清除地基上的碎石、树根等尖锐物，并压实整平，压实度一般要求≥90%。
（2）设置缓冲层：在膜上铺设土工布、砂垫层（如5–10cm厚中粗砂）或保护层（如30cm厚素土），可有效分散上部荷载，防止膜被刺穿。

四、 后期维护：定期监测修补

（1）定期检查：定期巡查膜面，检查是否有破损、鼓包、开裂等异常。垃圾填埋场建议每5年进行一次渗漏定位检测。
（2）及时修补：对发现的破损处，应使用不小于破损面积、四周各多出200mm的膜片进行热熔焊接修补。若破损范围超过卷材宽度的10%，应切除重铺。
（3）避免人为破坏：在膜区设置警示标识，严禁施工机械直接在膜上行驶或堆放重物。

五、 环境应对：适应极端气候

（1）高温环境：避免膜体在夏季长时间暴晒，可通过增加覆盖层厚度或选择耐热配方来应对。
（2）低温环境：选用低温韧性好的LLDPE/EVA膜，并确保基础无冻胀，防止膜体被拉裂。

六、特殊环境：应对化学腐蚀

（1）评估介质：对于垃圾渗滤液、化工废水等强腐蚀性介质，需评估其对土工膜的侵蚀性。
（2）选用专用膜：优先选用耐化学腐蚀的HDPE或CPE土工膜，并适当增加膜厚或采用复合土工膜结构以提升安全性。
